Surface Finish & Cosmetic Standards
表面処理と外観基準の伝え方
機械加工プロジェクトでよく使われる表面処理と外観要求の伝え方を整理し、色、質感、意匠面、エッジ、保護条件をより明確に共有できるようにします。
多くの案件では、問題は寸法ではなく、「お客様が想定している外観基準」と「サプライヤーが理解している一般的な基準」の間に差があることから発生します。外観要求を事前に明確にしておくことは、手直しや認識違いによるトラブルを減らすための重要なポイントです。
外観面の質感、見える面の扱い、加工痕、エッジ、保護方法まで、早い段階で共有することで、見積りや工程判断が実際の期待値に近づきます。関連ページとして、材料ページ、品質管理ページ、製造能力ページもあわせてご確認ください。
外観要求を先に明確にする理由を見る
多くの問題は寸法不良ではなく、外観基準の認識差から発生します。
色、質感、意匠面、エッジ、保護条件を早めに共有することで、手直しや認識違いを減らしやすくなります。
Requirement Clarity
なぜ「一般的な仕上げで対応」とだけ書いてはいけないのか
「一般的な処理で対応」という表現は、工場や案件ごとに解釈が異なるため、外観要求の伝達としては不十分です。
特に意匠部品、可視面、組立後も見える面、ブランド訴求に関わる部品では、この曖昧さが大きなズレを生みやすくなります。こうした案件では、外観要求は具体的に記述し、暗黙の標準に頼らないことが重要です。
たとえば、許容される微細な加工痕、色調差、エッジ処理レベル、保護フィルムの有無などを明示しておくと、サプライヤー側の判断もぶれにくくなります。
曖昧表現のリスクを見る
「一般的な処理」という表現は、工場や案件ごとに解釈が変わります。
意匠部品や可視面では、加工痕、色差、エッジ処理、保護条件まで具体的に示すほうが安全です。

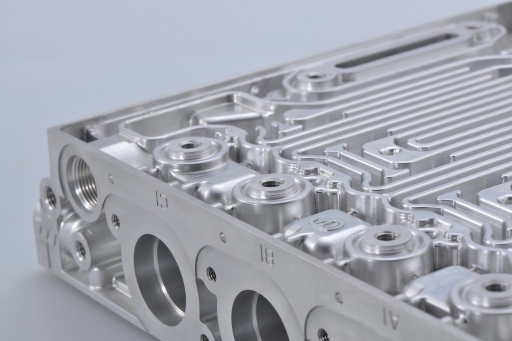

Cosmetic vs Functional Parts
外観部品と機能部品では、表面要求がどう違うのか
機能部品は嵌合、エッジの安全性、耐久性を重視し、外観部品は色調の一致、質感の均一性、見える加工痕、エッジの見え方、輸送後の保護状態を重視する傾向があります。
この2種類を同じ標準で扱うと、認識差が起こりやすくなります。機能部品では使用性能が優先されても、外観部品では「見た目の仕上がり」が受入判断の大きな要素になるためです。
したがって、RFQや図面上で、外観部品か機能部品か、どの面が見えるか、どの程度の仕上がりを求めるかを明確にしておくことが重要です。
外観部品と機能部品の違いを見る
機能部品は嵌合や耐久性を重視し、外観部品は色調、質感、見える加工痕、保護状態を重視します。
どちらの部品かを明確にしないと、同じ標準で処理されて認識差が生じやすくなります。

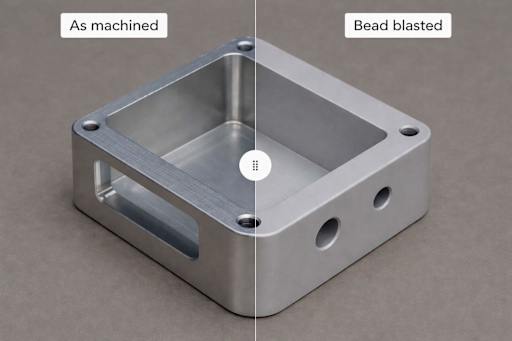

Color, Texture & Tool Marks
色、質感、エッジ、加工痕はどのように伝えるべきか
RFQ段階では、少なくともどの面が意匠面か、どの面が組立後に見えなくなるか、微細な加工痕を許容するか、色や質感の基準があるかを明示することをおすすめします。
さらに、部分的なマスキングや局部的に処理しない領域がある場合も、事前に示しておくと評価がより実際の期待値に近づきます。要求が具体的であるほど、見積り、工程設計、検査判断のズレを減らしやすくなります。
言葉だけで伝えにくい場合は、参考写真、簡易スケッチ、局部拡大図を併用すると、加工現場での理解がかなり安定します。関連して、図面アップロードページと品質管理ページも参考になります。
外観要求の具体的な書き方を見る
意匠面、不可視面、加工痕の許容、色や質感の基準、部分マスキングの有無を明記することをおすすめします。
参考写真や局部拡大図を併用すると、外観要求の伝達がより正確になります。

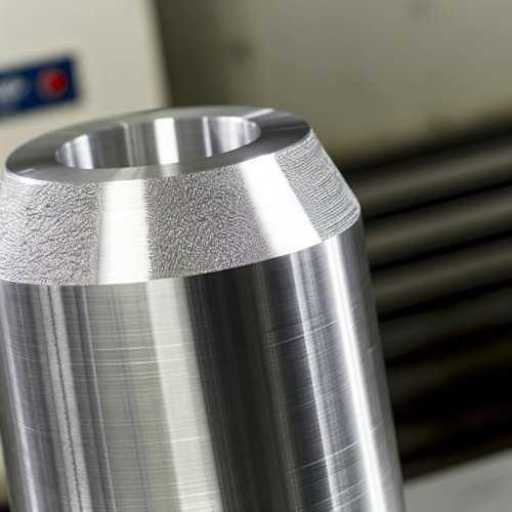

Effect on Fit & Dimensions
表面処理は寸法や組立にどのような影響を与えるのか
一部の表面処理は見た目だけでなく、エッジの触感、局部的な嵌合、表面状態にも影響するため、高公差領域や組立面では処理境界を先に決めておくほうが安全です。
特に高公差領域、組立面、ねじ部、摺動接触面では、処理後の状態が機能に影響する場合があります。そのため、どこまで処理をかけるか、どこを保護するかを事前に共有しておくと、後工程での問題を減らしやすくなります。
この視点は、寸法公差、表面処理、組立性を同時に考えるうえで重要です。必要に応じて、5軸CNC加工や材料選定ページとあわせてご確認ください。
処理境界を先に決める理由を見る
一部の表面処理は、見た目だけでなく嵌合や表面状態にも影響します。
高公差領域、組立面、ねじ部、摺動面では、処理境界と保護範囲を先に決めておくほうが安全です。
FAQ
表面処理と外観要求に関するよくある質問
RFQ段階でよくある確認項目を、短く実務的に整理しました。
Q1：外観部品では、追加でどのような説明が必要ですか？
Q2：外観要求を言葉だけで説明しにくい場合はどうすればよいですか？
Q3：表面処理は必ず寸法に影響しますか？
RFQ Support
外観要求を図面と一緒に共有すると、評価がより正確になります
色、質感、意匠面、エッジ、保護条件をRFQ段階で共有いただくと、加工、表面処理、検査の判断を実際の期待値に近づけやすくなります。
特に、意匠部品、可視面、ブランド訴求部品、組立後も見える面を含む案件では、図面だけでなく参考写真や簡易注記を添えることで、仕上がりの認識差を減らしやすくなります。
RFQ時に追加したい外観情報を見る
意匠面、色基準、質感、許容する加工痕、保護条件、参考写真を共有いただくと、評価精度が上がります。
